Qu'est-ce qu'un cylindre de serrure ?
Le cylindre — aussi appelé canon ou barillet — est la pièce dans laquelle on insère la clé. Il commande le mécanisme de la serrure et constitue le cœur de votre système de sécurité. Il existe plusieurs formats :
- Cylindre européen profilé (le standard en France et en Europe),
- Cylindre rond (serrures anciennes),
- Demi-cylindre (portes de garage, locaux techniques, accès secondaires),
- Cylindre à bouton moleté (côté clé / côté molette intérieure).
Avant toute mesure, identifiez d'abord le format installé.

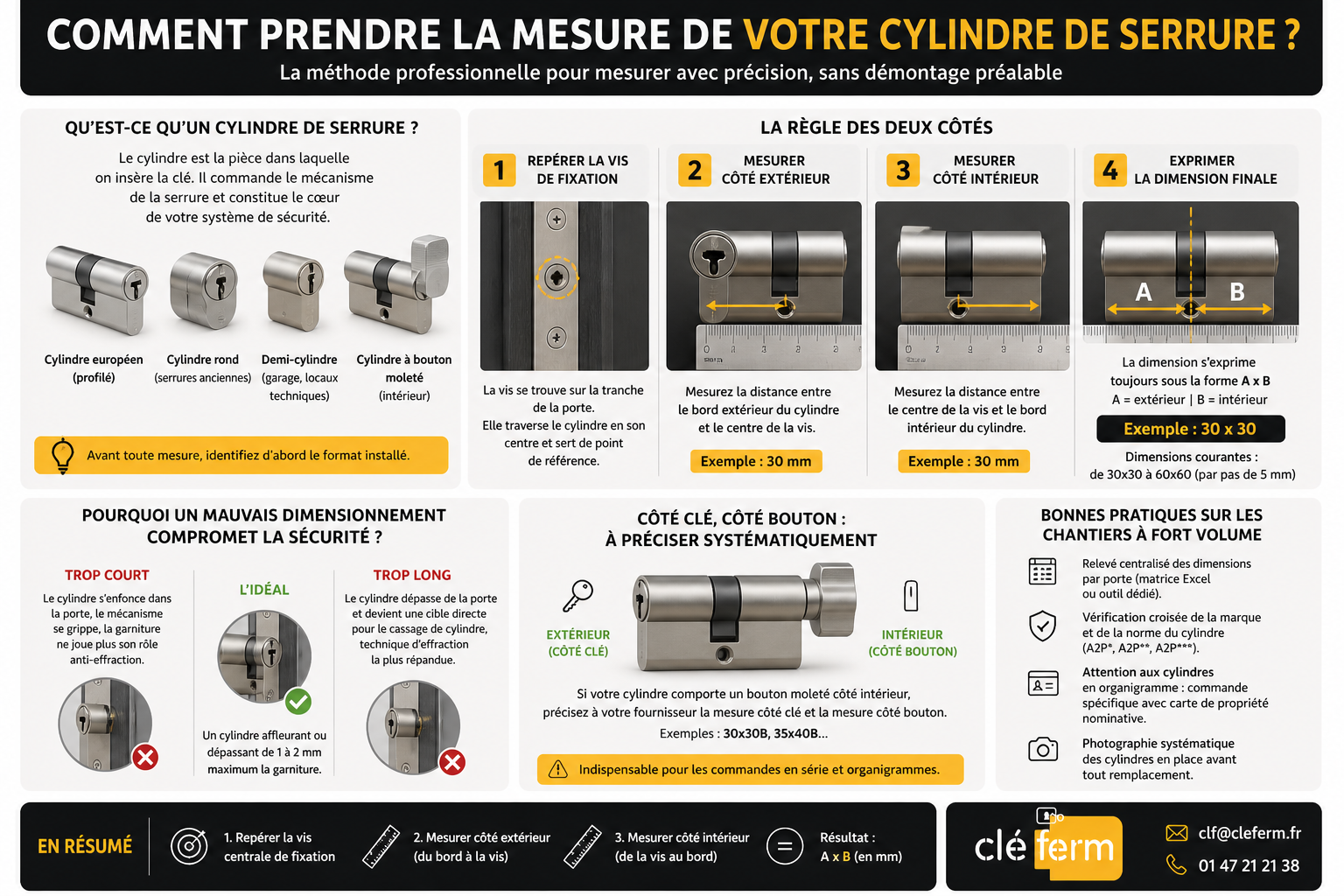

La règle des deux côtés
La mesure d'un cylindre européen se fait en deux parties, séparées par la vis de fixation centrale. Cette vis correspond au point de pivot du panneton (la came qui actionne le pêne).
Étape 1 — Repérer la vis de fixation
La vis se trouve sur la tranche de la porte, accessible une fois la porte ouverte. Elle traverse le cylindre en son centre et sert de point de référence pour les deux mesures.
Étape 2 — Mesurer côté extérieur
À l'aide d'un mètre ou d'un pied à coulisse, mesurez la distance entre :
- le bord extérieur du cylindre (côté rue ou côté circulation),
- et le centre de la vis de fixation.
Notez la mesure en millimètres : par exemple 30 mm.
Étape 3 — Mesurer côté intérieur
Mesurez ensuite la distance entre :
- le centre de la vis de fixation,
- et le bord intérieur du cylindre (côté privatif).
Par exemple 30 mm.
Étape 4 — Exprimer la dimension finale
La dimension d'un cylindre s'exprime toujours sous la forme A x B, avec :
- A = mesure côté extérieur,
- B = mesure côté intérieur.
Dans notre exemple, le cylindre est donc un 30 x 30. Les dimensions courantes vont du 30x30 au 60x60, par pas de 5 mm.
Pourquoi un mauvais dimensionnement compromet la sécurité ?
Un cylindre doit affleurer la garniture de sécurité (rosace ou bouclier de protection). Les conséquences d'un mauvais dimensionnement sont concrètes :
- Cylindre trop court : il s'enfonce dans la porte, le mécanisme se grippe, la garniture ne joue plus son rôle anti-effraction.
- Cylindre trop long : il dépasse de la porte et devient une cible directe pour le cassage de cylindre, technique d'effraction la plus répandue aujourd'hui.
L'idéal : un cylindre affleurant ou dépassant de 1 à 2 mm maximum la garniture.
Côté clé, côté bouton : à préciser systématiquement
Si votre cylindre comporte un bouton moleté côté intérieur, précisez à votre fournisseur :
- la mesure côté clé (extérieur),
- la mesure côté bouton (intérieur).
Les cylindres à bouton existent dans des combinaisons spécifiques (30x30B, 35x40B, etc.). Cette information est indispensable, particulièrement sur les commandes en série pour un programme neuf ou une rénovation tertiaire.
Bonnes pratiques sur les chantiers à fort volume
Pour les bailleurs, syndics, métropoles et promoteurs qui gèrent plusieurs dizaines, voire centaines de portes, nous recommandons :
- un relevé centralisé des dimensions par porte (matrice Excel ou outil dédié),
- une vérification croisée de la marque et de la norme du cylindre (A2P*, A2P**, A2P***),
- une attention particulière aux cylindres en organigramme : ils nécessitent une commande spécifique avec carte de propriété nominative,
- la photographie systématique des cylindres en place avant tout remplacement.
En résumé
Mesurer un cylindre se fait en trois temps :
- repérer la vis centrale de fixation,
- mesurer côté extérieur (du bord à la vis),
- mesurer côté intérieur (de la vis au bord).
Le résultat s'exprime sous la forme A x B, en millimètres. Une mesure rigoureuse, c'est la garantie d'un cylindre parfaitement ajusté, esthétique et — surtout — réellement sécurisant pour votre bâtiment.
